汽車發動機護圈座內圓磨床，主要加工護圈座內孔，由于護圈座內孔為盲孔，并且該工件為薄壁工件，該工件的剛性較低，在內圓磨削過程中非常容易變形，故其內圓磨削難度大，尺寸精度要求高。沈陽海默內圓磨床采用吸盤式內圓磨床裝夾方式，采用特殊工裝對工件進行裝夾，解決了一般薄壁工件的內孔磨削變形的難題。接下來詳細介紹一下海默內圓磨床加工發動機護圈座的磨削情況。

汽車發動機護圈座圖紙要求

     外徑：28.42mm；內孔：25.66mm；孔深：19.07mm；尺寸公差：±0.005mm；圓度：0.01mm；粗糙度：Ra0.1；材質：42CrMo；硬度：HRC34-40; 加工余量：0.07mm；

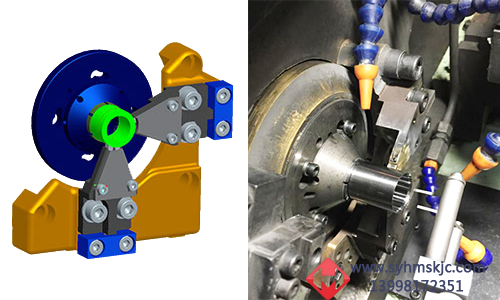

汽車發動機護圈座內圓磨床裝夾方式

 由于汽車發動機護圈座為薄壁工件，所以如果采用薄膜卡盤進行裝夾勢必造成工件的夾緊變形，從而影響工件的磨削精度，故海默采用特殊工裝對工件端面進行定位，并且采用滑塊進行支持，保證工件的內圓磨床的精度。

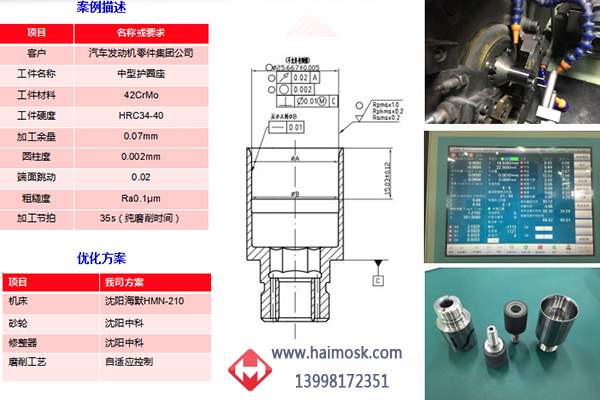

汽車發動機護圈座內圓磨床磨削結果
